Espécimen MDL-01

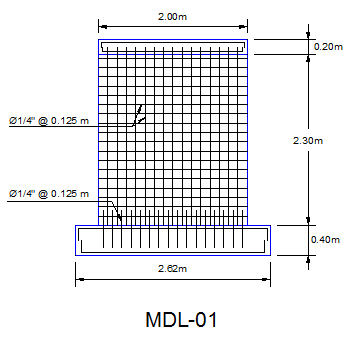

Geometría: El muro es de 2.00 m de largo, 2.30 m de altura y 0.10 m de espesor. Como refuerzo se usó una malla formada por varillas de acero corrugado de 1/4″ de diámetro espaciadas cada 12.5 cm (en ambos sentidos).

Materiales: El concreto tiene una resistencia a compresión de 72 kg/cm2. El esfuerzo de fluencia del refuerzo es de 5092 kg/cm2.

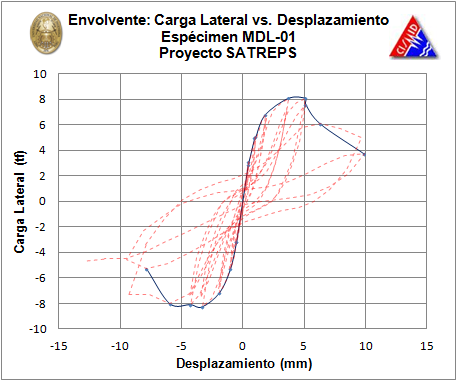

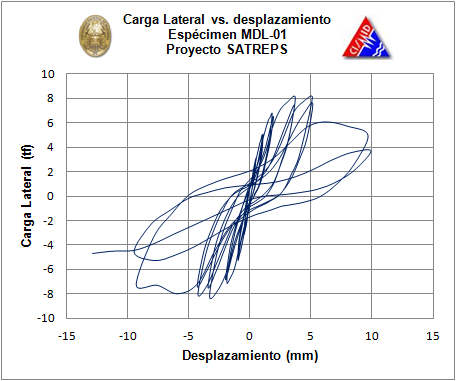

Fuerzas Actuantes: Se consideró una carga axial de 3.1 toneladas para representar la acción de un nivel superior. La carga lateral se aplicó en forma cíclica.

Geometry: The wall has 2.00 m wide, 2.30 m high and 0.10 m thick. As reinforcing bars, 1/4 inch diameter was used every 12.5 cm (both directions).

Materials: The compressive strength (f´c) of the concrete was 72 kg/cm2. The reinforcement had yield strength of 5092 kg/cm2.

Forces: An axial load of 3.1 ton was applied to simulate one story above. The lateral load was cyclic.
