Espécimen MDL-05

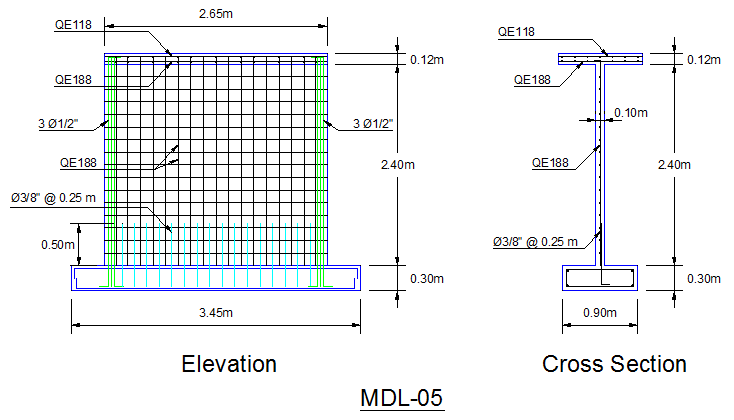

Geometría: El muro tiene 2.65 m de largo, 2.40 m de altura y 0.10 m de espesor. Como refuerzo se usó la malla electro soldada QE188 (?6.0mm @ 0.15m). Además, se añadió 3 varillas de 1/2″ en cada extremo.

Materiales: La resistencia a compresión del concreto es 175 kg/cm2. El esfuerzo de fluencia de las varillas de refuerzo es de 4200 kg/cm2.

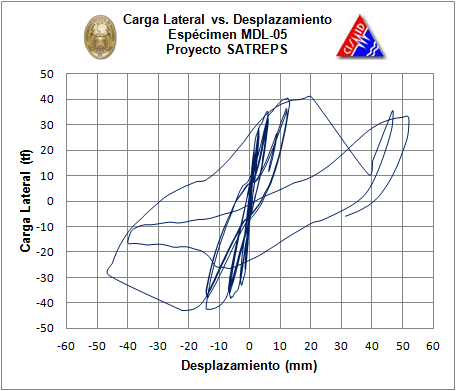

Fuerzas Actuantes: Se consideró una carga axial de 19 toneladas para representar la acción de cinco pisos. La carga lateral se aplicó en forma cíclica.

Geometry: The wall was 2.65 m wide, 2.40 m high and 0.10 m thick. An electro-welded mesh QE188 (?6.0mm @ 0.15m) was used as the steel reinforcing. Besides, three reinforcing bars of 1/2″ diameter were added at the ends.

Materials: The compressive strength (f´c) of the concrete was 175 kg/cm2. The reinforcing bars had yield strength of 4200 kg/cm2.

Forces: An axial load of 19 ton was applied to simulate five stories above. The lateral load was cyclic.
