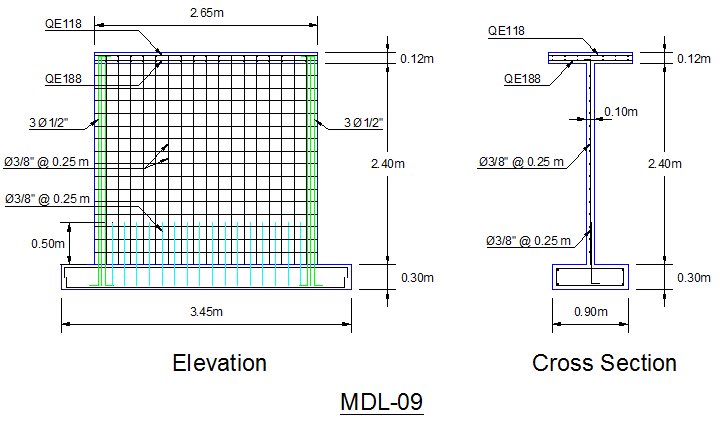

Geometría: El muro tiene 2.65 m de largo, 2.40 m de altura y 0.10 m de espesor. Como refuerzo se usó una malla formada por varillas de acero corrugado de 3/8″ de diámetro espaciadas cada 25 cm (en ambos sentidos). Además, se añadió 3 varillas de 1/2″ en cada extremo.
Materiales: La resistencia a compresión del concreto es 175 kg/cm2. El esfuerzo de fluencia del refuerzo es de 4200 kg/cm2.

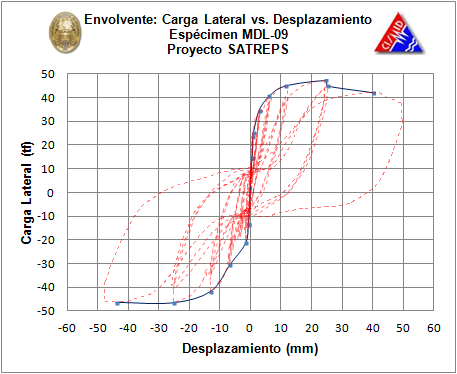

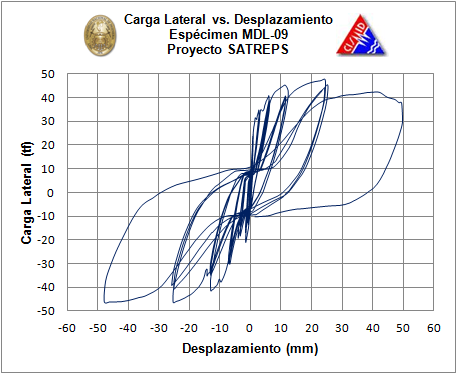

Fuerzas Actuantes: Se consideró una carga axial de 19 toneladas para representar la acción de cinco pisos superiores. La carga lateral se aplicó en forma cíclica.
Geometry: The wall was 2.65 m wide, 2.40 m high and 0.10 m thick. As reinforcing bars, 3/8 inch diameter was used every 25 cm (both directions). Besides, three reinforcing bars of 1/2″ diameter were added at the ends.
Materials: The compressive strength (f´c) of the concrete was 175 kg/cm2. The reinforcement had yield strength of 4200 kg/cm2.
Forces: An axial load of 19 ton was applied to simulate five stories above. The lateral load was cyclic.
-
