Espécimen MDL-21

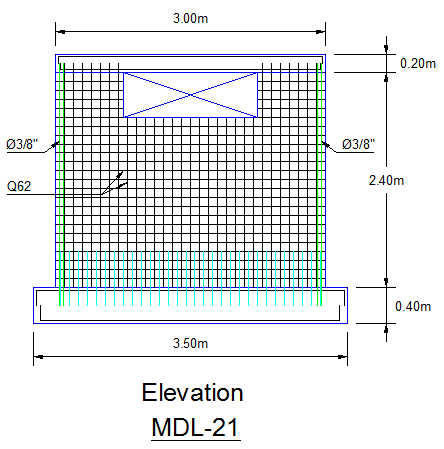

Geometría: El muro tiene 3.00 m de largo, 2.40 m de altura y 0.10 m de espesor. Como refuerzo se usó la malla electro soldada Q62 (?2.8mm @ 0.10m). Además, se añadió 2 varillas de 3/8″ en cada extremo.

Materiales: La resistencia a compresión del concreto es 175 kg/cm2. El esfuerzo de fluencia de las varillas de refuerzo es de 4200 kg/cm2.

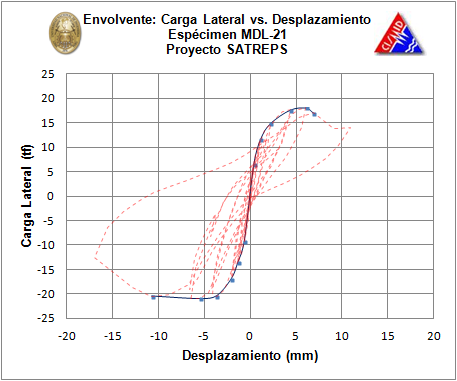

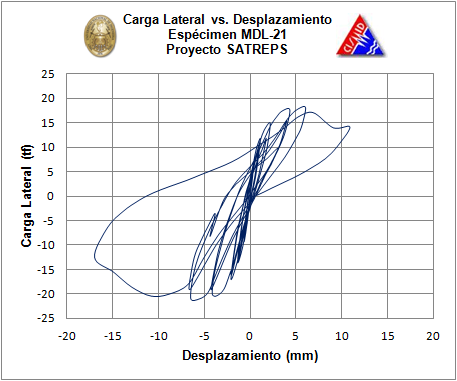

Fuerzas Actuantes: Se consideró una carga axial de 8.6 toneladas para representar la acción de un piso superior. La carga lateral se aplicó en forma cíclica.

Geometry: The wall was 3.00 m wide, 2.40 m high and 0.10 m thick. An electro-welded mesh Q62 (?2.8mm @ 0.10m) was used as the steel reinforcing. Besides, two reinforcing bars of 3/8″ diameter were added at the ends.

Materials: The compressive strength (f´c) of the concrete was 175 kg/cm2. The reinforcing bars had yield strength of 4200 kg/cm2.

Forces: An axial load of 8.6 ton was applied to simulate one story above. The lateral load was cyclic.
